بررسی مقاومت الکترود زمین: اصول، کاربردها و چالش‌ها
فهرست مطالب
در دنیای برق و سیستم‌های الکتریکی، ایجاد و نگهداری یک سیستم گراندینگ یا ارتینگ کارآمد از اهمیت ویژه‌ای برخوردار است. این سیستم‌ها به طور عامیانه در ایران تحت عنوان چاه ارت شناخته می‌شوند. یکی از مهم‌ترین قسمت‌های این سیستم، مقاومت الکترود زمین است که مستقیماً بر ایمنی انسان‌ها و عملکرد تجهیزات تاثیر می‌گذارد. هدف از این مقاله بررسی عمیق مفاهیم مربوط به مقاومت الکترود زمین، فرآیند‌های اندازه‌گیری، عوامل موثر بر آن و راهکارهای بهبود سیستم‌های زمینی است.
تعریف و اهمیت مقاومتی الکترود زمین
پبش از این با مفاهیم اولیه مقاومت زمین در توتال الکتریک آشنا شدید. سیستم‌های ارتینگ یا الکترود زمین، بنیان اصلی حفاظت در سیستم‌های الکتریکی به‌شمار می‌روند. مقاومت الکترود زمین به میزان مقاومت مسیر جریان‌های خطا از تجهیزات الکتریکی به خاک اشاره دارد. کاهش این مقاومت باعث می‌شود تا در مواقع بروز خطا، جریان‌های ناخواسته به سرعت از بین روند و احتمال خطرات ناشی از برق گرفتگی یا آسیب به تجهیزات کاهش یابد. بنابراین، آگاهی از مفاهیم پایه و بهبود عملکرد این سیستم‌ها در صنایع مختلف از جمله برقداری تجاری و صنعتی اهمیت ویژه‌ای دارد.
عوامل موثر بر مقاومت الکترود زمین
مقاومت الکترود زمین یکی از پارامترهای حیاتی در طراحی و اجرای سیستم‌های ارتینگ است که تأثیر مستقیمی بر ایمنی تجهیزات و افراد دارد. این مقاومت تحت تأثیر عوامل متعددی از جمله ویژگی‌های خاک، نوع الکترود، شرایط محیطی و روش‌های نصب قرار می‌گیرد. شناخت دقیق این عوامل نه تنها به طراحی بهینه سیستم‌های زمین کمک میکند، بلکه از بروز خطراتی مانند برق‌گرفتگی، آسیب به تجهیزات و تخلیه ناقص جریان‌های خطا جلوگیری می‌نماید. در این مقاله، به بررسی جامع عوامل کلیدی مؤثر بر مقاومت الکترود زمین پرداخته و راهکارهای عملی برای کاهش این مقاومت ارائه می‌شود. با مطالعه این مقاله، مهندسان و تکنسین‌ها می‌توانند سیستم‌های ارتینگ کارآمدتری طراحی و اجرا کنند.

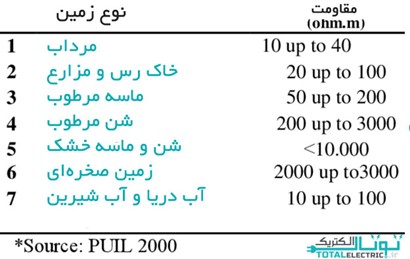

ویژگی‌های خاک
خاک به عنوان محیط هدایت‌کننده جریان، نقش تعیین‌کننده‌ای در مقاومت الکترود زمین دارد. مقاومت ویژه خاک (Soil Resistivity) که به ترکیب شیمیایی، رطوبت، دما و تراکم خاک بستگی دارد، مهم‌ترین عامل تأثیرگذار است. خاک‌های مرطوب با ترکیبات رس و نمک‌های معدنی به دلیل وجود الکترولیت‌های طبیعی، مقاومت کمتری (گاهی زیر ۱۰۰ اهم-متر) دارند، در حالی که خاک‌های خشک، شنی یا سنگی می‌توانند مقاومت بسیار بالایی (بالای ۱۰۰۰ اهم-متر) ایجاد کنند. همچنین، لایه‌بندی خاک (تفاوت مقاومت در عمق‌های مختلف) باعث تغییر نتایج اندازه‌گیری بسته به فاصله الکترودها می‌شود.
در خاک‌های ناهمگن یا یخ‌زده، اندازه‌گیری مقاومت با خطا همراه است. برای حل این مشکل، از روش‌های چندفرکانسی (مانند تسترهای پیشرفته با قابلیت انتخاب فرکانس بهینه) و تکنیک‌های مدلسازی سه‌بعدی خاک استفاده می‌شود. همچنین، افزودن مواد کاهنده مقاومت مانند بنتونیت یا ژل‌های رسانا به ویژه در خاک‌های خشک، نتایج را بهبود می‌بخشد. توجه به این ویژگی‌ها در طراحی سیستم‌های زمین (مانند انتخاب عمق مناسب برای الکترودها) ضروری است تا از ایمنی و عملکرد بهینه سیستم اطمینان حاصل شود.
طراحی و نصب الکترود
یکی از مراحل حیاتی در سیستم‌های الکتریکی طراحی و نصب الکترودها است که نیاز به دقت بالا دارد. طراحی الکترود شامل انتخاب مواد مناسب برای ساخت آن، مثل مس یا آلیاژهای خاص، به منظور افزایش هدایت الکتریکی و مقاومت در برابر خوردگی می‌باشد. همچنین، شکل و ابعاد الکترود بر اساس نیازهای پروژه مشخص می‌شود تا کارایی سیستم بهینه گردد. محل نصب الکترود باید به گونه‌ای تعیین شود که به انتقال بهتر جریان الکتریکی کمک کند و خطرات احتمالی را کاهش دهد.
نصب الکترودها نیازمند رعایت اصول ایمنی و استانداردهای فنی است. این فرایند شامل اتصال صحیح کابل‌ها به الکترود و اطمینان از تماس کامل با سطح مورد نظر است تا از اتصال ناقص جلوگیری شود. همچنین، در محیط‌هایی که احتمال وجود رطوبت یا خوردگی بالا است، باید از پوشش‌های حفاظتی مناسب استفاده گردد. آزمایش‌های اولیه پس از نصب به منظور اطمینان از عملکرد صحیح الکترود انجام می‌شوند و نقش بسزایی در ایمنی و کارایی سیستم دارند.
نقش شرایط محیطی در مقاومت الکترود زمین
شرایط محیطی نقش تعیین‌کننده‌ای در مقاومت الکترود زمین دارند. رطوبت خاک یکی از مهم‌ترین عوامل است؛ خاک‌های مرطوب به‌دلیل وجود آب و الکترولیت‌های طبیعی، رسانایی بالاتری دارند و مقاومت زمین را کاهش می‌دهند. در مقابل، خاک‌های خشک یا یخ‌زده مقاومت بسیار بالایی از خود نشان می‌دهند، زیرا آب (به‌عنوان رسانای طبیعی) در آن‌ها وجود ندارد. همچنین، دمای محیط تأثیر مستقیمی دارد؛ در هوای سرد، یخ‌زدگی خاک می‌تواند مقاومت را تا ۱۰ برابر افزایش دهد.
علاوه بر این، ترکیب شیمیایی خاک نیز مؤثر است. خاک‌های شنی یا سنگی معمولاً مقاومت بالاتری دارند، درحالی‌که خاک‌های رسی یا حاوی نمک‌های معدنی (مانند سدیم یا کلسیم) به‌دلیل وجود یون‌های رسانا، مقاومت کمتری ایجاد می‌کنند. خوردگی الکترودها در محیط‌های اسیدی یا مرطوب نیز با گذشت زمان مقاومت تماس را افزایش می‌دهد. برای مثال، در مناطق نزدیک به دریا، نمک موجود در هوا و خاک می‌تواند موجب خوردگی سریع الکترودهای فولادی شود، مگر آن‌که از پوشش مسی یا گالوانیزه استفاده شده باشد.
در نتیجه، برای طراحی سیستم زمین کارآمد، باید شرایط محیطی مانند رطوبت، دما، نوع خاک و احتمال خوردگی به‌دقت بررسی شوند. استفاده از مواد مناسب (مانند مس با پوشش ضخیم یا استیل ضدزنگ در محیط‌های خورنده) و روش‌های بهینه‌سازی مانند افزودن مواد کاهنده مقاومت (بنتونیت یا زغال) می‌تواند مقاومت سیستم زمین را در بلندمدت ثابت نگه دارد.
روش‌های اندازه‌گیری مقاومت الکترود زمین یا مقاومت چاه ارت
۱. روش سه الکترودی (Fall-of-Potential یا ۳-Point Method)
- کاربرد: اندازه‌گیری مقاومت تک الکترود (مانند میله زمین).
- اجزا:
- الکترود تحت آزمون (E).
- الکترود جریان (C).
- الکترود پتانسیل (P).
- مزیت: ساده و دقیق برای سیستم‌های کوچک.
- استاندارد: IEEE 81، IEC 61557.
۲. روش چهار الکترودی (Wenner Method)
- کاربرد: اندازه‌گیری مقاومت ویژه خاک (Soil Resistivity).
- اجزا: ۴ الکترود هم‌فاصله در یک خط مستقیم.
- فرمول محاسبه: ρ=2πaRρ=2πaR
- aa: فاصله بین الکترودها
- RR: مقاومت اندازه‌گیری‌شده.
- استاندارد: ASTM G57.
۳. روش گیره‌ای (Clamp-On یا Stakeless Method)
- کاربرد: اندازه‌گیری مقاومت زمین بدن نیاز به قطع اتصال (مناسب برای محیط‌های شهری).
- مزیت: سریع و غیرمخرب.
- محدودیت: نیاز به وجود مسیر جریان زمین (مانند سیستم‌های متصل به شبکه).
۴. روش شیب (Slope Method)
- کاربرد: بررسی یکنواختی مقاومت زمین در عمق‌های مختلف.
- نحوه اجرا: اندازه‌گیری مقاومت در فواصل متفاوت و رسم منحنی شیب.
- کاربرد ویژه: تشخیص وجود لایه‌های سنگی یا خشک در خاک.
۵. روش دو الکترودی (۲-Point Method)
- کاربرد: تخمین سریع مقاومت زمین با دقت نسبی.
- اجزا:
- الکترود تحت آزمون (E).
- الکترود کمکی (C).
- محدودیت: تأثیرپذیری از مقاومت الکترود کمکی.
۶. روش زمین مرده (Dead Earth Method)
- کاربرد: اندازه‌گیری مقاومت سیستم‌های زمین بزرگ (مانند زیرپست‌ها).
- نحوه اجرا: استفاده از سازه‌های فلزی موجود (مانند لوله‌های آب) به عنوان مرجع.
7. روش ستاره-مثلث (Star-Delta Method)
- کاربرد: تحلیل مقاومت زمین در سیستم‌های پیچیده (مانند شبکه‌های زمین صنعتی).
هر یک از این روش‌ها مزایا و محدودیت‌های خاص خود را دارند که بسته به شرایط محیطی و نیازهای سیستم انتخاب می‌شوند. تمامی این روش‌ها در وبلاگ توتال الکتریک معرفی می‌شوند.
راهکارهای بهبود و کاهش مقاومت الکترود زمین
برای کاهش مقاومت سیستم زمین، ابتدا باید از مواد کاهنده مقاومت مانند بنتونیت، زغال نمک‌دار یا ژل‌های رسانا استفاده کرد. این مواد با افزایش رسانایی خاک، مقاومت را تا 50% کاهش می‌دهند. همچنین افزایش عمق الکترود (تا 8 متر) و استفاده از چند الکترود موازی در آرایش شعاعی یا شبکه‌ای بسیار مؤثر است. در محیط‌های خورنده، الکترودهای مسی یا استیل ضدزنگ با پوشش محافظ گزینه بهتری هستند.
سیستم‌های پیشرفته مانند زمین‌سازی شیمیایی یا الکترودهای عمیق (15+ متر) برای پروژه‌های صنعتی مناسب‌اند. برای سیستم‌های موجود، آبیاری دوره‌ای (به‌ویژه قبل از تابستان) و بازرسی سالانه اتصالات ضروری است. انتخاب نهایی روش بستگی به بودجه، شرایط خاک و میزان کاهش مقاومت موردنیاز دارد. ترکیب این روش‌ها بهترین نتیجه را ایجاد میکند.
استانداردها و رگولاتوری‌های مرتبط
مهم‌ترین استانداردهای بین‌المللی در این حوزه شامل IEEE Std 81 (راهنمای اندازه‌گیری مقاومت زمین)، IEC 61557-5 (الزامات دستگاه‌های اندازه‌گیری سیستم‌های زمین) و ASTM G57 (روش استاندارد اندازه‌گیری مقاومت ویژه خاک) می‌شوند. این استانداردها روش‌های تست، الزامات دستگاه‌ها و معیارهای پذیرش مقاومت زمین را تعیین می‌کنند. به عنوان مثال، استاندارد NEC 250 در آمریکا حداکثر مقاومت ۲۵ اهم را برای سیستم‌های زمین تجهیزات الکتریکی الزامی می‌داند.
در ایران، مقررات ملی ساختمان (مبحث ۱۳) و استاندارد ۱-۲۳۴۳ سازمان انرژی اتمی حداقل الزامات سیستم‌های زمین را تعیین می‌کنند. این مقررات معمولاً مقاومت زیر ۵ اهم را برای پست‌های برق و زیر ۱۰ اهم را برای تاسیسات عمومی توصیه می‌کنند. سازمان‌های نظارتی مانند شرکت توانیر و سازمان نظام مهندسی بازرسی‌های دوره‌ای از سیستم‌های زمین را بر اساس این استانداردها انجام می‌دهند. رعایت این استانداردها برای بیمه، گارانتی تجهیزات و ایمنی پرسنل ضروری است.
چالش‌ها و راه‌حل‌های نوین
یکی از اصلی‌ترین چالش‌ها در اندازه‌گیری مقاومت زمین، وجود نویز الکترومغناطیسی در محیط‌های صنعتی و شهری است که دقت اندازه‌گیری را کاهش می‌دهد. همچنین، خاک‌های ناهمگن، لایه‌بندی شده یا خشک باعث خطا در نتایج می‌شوند. محدودیت‌های فیزیکی مانند دسترسی نداشتن به فضای کافی برای نصب الکترودهای کمکی در مناطق شهری نیز از دیگر مشکلات رایج است.
برای حل این چالش‌ها، فناوری‌های نوین مانند دستگاه‌های دیجیتال پیشرفته با فیلتر نویز و سیستم‌های مبتنی بر GPS برای نقشه‌برداری دقیق از مقاومت خاک توسعه یافته‌اند. روش‌های تزریق جریان پالسی و استفاده از فرکانس‌های بهینه نیز دقت اندازه‌گیری را در محیط‌های پرنویز بهبود بخشیده‌اند. علاوه بر این، الکترودهای هوشمند با قابلیت ثبت داده‌های بلندمدت و پلتفرم‌های آنالیز ابری امکان پایش مستمر سیستم‌های زمین را فراهم کرده‌اند. این راهکارها به ویژه در پروژه‌های حساس مانند نیروگاه‌ها و مراکز داده کاربرد گسترده‌ای دارند.
در آینده، به مباحث مقاومت زمین، روش‌های محاسبه و اندازه‌گیری و تجهیزات در این زمینه بیشتر خواهیم پرداخت. پس با توتال الکتریک همراه باشید.
